在高層建筑的供電系統中，供電主線起著非常重要的作用，它就像人體中的一條大動脈，一旦發生故障就會造成嚴重的后果。因此，生產。建設和科研單位一直在努力提高供電主線的可靠性，并不斷改進，以創造一個簡單的安裝和維護。高質量和低價格。性能穩定的新產品。

室內導線的敷設方法可分為：明亮的敷設-導線直接或在管道中。保護體內的線槽和其他物體應敷設在墻壁上。天花板表面和桁架。支架和其他地方；暗線在管道中。線槽和其他保護體，敷設在墻上。天花板。地板和地板內部，或在混凝土板孔內。對于小型建筑，電力負荷不是很大，主干線經常使用絕緣線；對于高層建筑，電力負荷較大，主干線的絕緣線不能滿足電源需求。此時，主干線需要使用電纜或母槽。封閉母線

20世紀80年代以前，高層建筑的主要供電線路主要使用可靠性好的普通電纜，電纜在電氣豎井內沿墻壁鋪設支架或電纜橋架。電纜作為主要供電線路，比裸線電纜安全可靠得多。但是載流量有限，電纜截面不可能很大(更大 只能達到400)，而且電纜太粗，現場施工難度大。20世紀80年代中后期，城市發展迅速，高層建筑大量建造超高層建筑，建筑用電負荷急劇增加，電纜作為主要供電線路的局限性日益突出，尤其是現場生產電纜分支接頭的技術難度很大，迫切需要一條容量大的供電干線。此時，容量大。分支方便的母線槽是從國外引進的，在工程中得到了快速推廣和應用。

01.性能和優勢的母線槽類型。

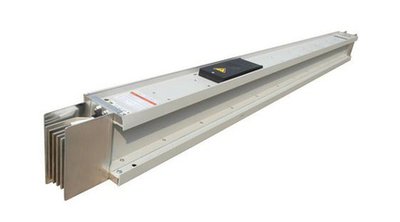

封閉母線槽（以下簡稱母線槽）是一種由金屬板（鋼板或鋁板）組成的母線系統，用于保護外殼、導電排放、絕緣材料和相關附件。它可以制成一個插入式封閉的母線，每個距離都有一個插入式分支盒，也可以制成一個饋電封閉的母線，中間沒有分支盒。在高層建筑的供電系統中，通常分別設置動力和照明線。母線槽作為供電的主干線，沿電氣豎井的墻壁垂直安裝一次或多次。根據使用情況，母線槽通常由始端母線槽直接連接母線槽（帶插孔和無插孔）。L型垂直（水平）彎曲母線。Z型垂直（水平）部分母線。T型垂直（水平）三通母線。X型垂直（水平）四通母線變?nèi)菽妇€槽膨脹母線槽膨脹母線槽膨脹母線槽膨脹母線槽膨脹終端密封頭終端接線箱插座箱插座箱由母線槽相關附件和緊固裝置組成。母線槽可分為空氣母線槽和高強度插座。封閉母線

01

空氣插入式母線槽(BMC)。由于母線之間的接頭采用軟銅片過渡，南方天氣潮濕，接頭之間容易產生氧化，導致接頭與母線接觸不良，導致接頭容易加熱，因此在南方很少使用。而且接頭體積太大，水平母線部分尺寸不一致，形狀不夠漂亮。

02

密集的絕緣插入式母線槽(CMC)。它是防潮的。散熱效果較差。在防潮方面，母線在施工過程中容易受到潮濕和滲水的影響，導致相間絕緣電阻降低。母線的散熱主要取決于外殼。由于線路之間的緊密安裝，L2.L3的相熱能排放緩慢，導致母線槽溫升過高。由于母線之間的氣隙較小，母線通過較大的電流產生較強的電力，導致磁振蕩頻率形成疊加狀態，導致噪聲過大。

03

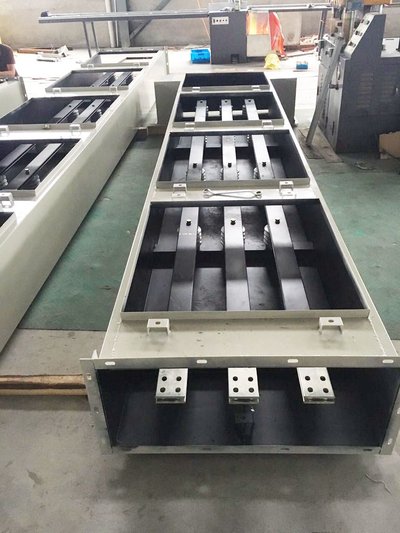

高強度封閉母線槽（CFW）。該工藝的制造不受板材的限制。外殼采用瓦溝形式制成，增加了母線的機械強度，母線水平段可產至13m長。由于外殼采用瓦溝形式，故意將母線分隔固定在凹坑位置。母線間距18mm，線間通風良好，顯著提高了母線槽的防潮散熱功能，更適合南方氣候；由于線間有一定的間隙，導線的溫升降低，提高了過載能力，降低了磁振蕩噪聲。然而，它產生的雜散電流和感應阻力遠大于密集的母線槽。因此，在比較相同規格時，其導電排水截面必須大于密集絕緣的母線槽。

插入式母線槽是一種體積小、結構緊湊、運行可靠的樹干系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、連接方便、饋電方便、維護方便、能耗小、動熱穩定性好等優點，廣泛應用于高層建筑中。

02在高層建筑中使用母線槽的局限性。

母線槽作為一種主要的供電干線，與普通電纜相比顯示出強大的優勢，但隨著時間的推移，操作實踐表明，母線槽本身有許多無法彌補的缺陷，因此母線槽作為主要的供電干線并不是最理想的供電產品。

首先，母線槽價格昂貴.安裝面積大.安裝周期長.勞動強度大，因此一次性投資非常大。

人們普遍認為插入式母線槽的價格昂貴。例如，一套三相四線系統，地板高度3m，干線電流為100A，帶分支連接的插入式母線槽價格約為2000元。由于母線槽的敷設環境和安裝要求特殊，建筑物內應分別留有電氣豎井。對于高層建筑來說，電氣豎井從上到下占用的面積相當可觀，增加了土木工程投資；母線槽是逐段安裝的，每節近100公斤。安裝到位取決于人工移動和調整?？梢韵胂?，其勞動強度如此之大；由于地板高度不同，電流等級也不同，母線槽的交換性能往往很差。如果接頭不平整、光滑，擰緊接頭連接螺栓的空間太小，安裝更加耗時、費力；此外，母線槽的安裝要求相對嚴格，因此在安裝過程中應避免發生碰撞。應適當敲擊并擰緊連接螺栓。如果接頭槽太緊、太松，會造成隱患。因此，必須有經驗豐富的技術工人來完成安裝。

其次，其制作方法多為手工制作，產品質量無法控制和保證，接頭過多，故障點多，因此供電可靠性差。

中國有許多生產母線槽的制造商，其中大多數生產在南方的省市，尤其是江蘇省的楊中市。可以說是一座橋梁。母線槽的故鄉。然而，在許多制造商中，很少有真正能夠?qū)崿F(xiàn)科學管理的高質量生產母線槽，而且大多數都是劣質生產。母線槽的生產工藝落后，幾乎都是手工操作。人為因素很多，質量無法得到有效控制。在訂購母線槽時，施工單位應對母線槽制造商的生產規模進行深入細致的調查，以及工人的質量和生產環境，特別是生產環境。由于絕緣處理是在不干凈的空間中進行的，因此在絕緣層中會有一些導電顆粒。在操作的早期階段無關緊要，但隨著時間的推移會造成絕緣損壞。此外，一些制造商還使用了新產品五芯母線槽的招牌，誤導了大多數用戶。所謂五芯母線槽，即將PE線也安裝在外殼中，不僅使用不方便，而且不允許標準化。由于聚乙烯電纜必須具有 可靠的接地連續性，因此不允許有太多的接頭，五芯母線槽的聚乙烯電纜必須逐個連接。只要一個接頭斷開，聚乙烯電纜就可以充電，與之相連的設備外殼也可以充電，其危險性可想而知。

第三，其抗?jié)裥?、耐腐蝕性差，對敷設環境和安裝要求較高，因此維作量大。

在母線槽的運輸和儲存過程中，絕緣層會因水分而變質，銅排會氧化腐蝕，特別是接頭銅排更容易氧化和腐蝕，導致電氣性能下降。因此，必須在安裝前對母線槽進行維護；母線槽在運行過程中熱時冷，在絕緣層熱時排出水分，在冷卻過程中吸收水分，這會降低絕緣質量；接頭在熱的時候和冷的時候會松動和氧化，這會增加接觸電阻，使接頭發熱。這些事實足以表明，母線槽必須定期維護。長期使用的母線槽應至少每年進行一次維護和檢查。維修前，用萬用表測量母線槽的導電排，確認母線槽未帶電。主要檢查以下內容：

檢查所有緊固件和導電部件的接觸是否松動；

檢查絕緣材料是否有老化變質現象，導電部分是否有熔化變質現象；

檢查母線槽內是否有異物，是否有滲水現象。

及時處理問題，不留任何隱患。如果發現絕緣擊穿現象，應拆除母線槽或使用壓力測試儀分段檢查，找出故障點，更換新的母線槽，或重新包扎。

第四，在使用過程中，母線槽的觸點或接頭部分容易發熱，或者母線的載流量考慮不足也會導致母線槽發熱。

因此，在選擇具體工程設計中選擇母線槽的容量時，應充分計算建筑物的實際電力負荷，并考慮周圍環境溫度的影響，留有余量。

合理選擇03母線槽。

《GB51348-2019民用建筑電氣設計標準》第8.10節詳細規定了母線槽的敷設環境和安裝要求；《電氣豎井設備安裝04D701-1》、《高低壓母線槽安裝DBJ14-5-1999》等母線槽安裝圖集對母線槽的安裝和使用起到了標準化和指導作用。

DBJ14-5主要內容：高低壓母線槽安裝：高低壓母線槽安裝方法多種，低壓母線槽安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法多種，安裝方法適用，安裝方法適用，安裝方法適用，安裝方法適用，安裝方法適用。這個圖集可以作為合理選擇母線槽的有力工具。

由于母線槽與普通電纜、預制分支電纜相比：電源干線連續性差，多接頭；氣密性和防水性差；耐腐蝕、抗震、電源可靠性差；施工現場環境要求高，安裝空間尺寸要求高；施工難度大，周期長，使用壽命短，維護工作量大。20世紀90年代中期，國外發達 生產了預制分支電纜系統，克服了母線槽的許多缺陷，成為作為主要供電干線的母線槽替代產品。一些國內企業引進了國外先進的生產設備和制造技術，成功開發生產了一系列高質量的預制分支電纜系統，填補了國內空白。

預制分支電纜(YFD)必須是工廠生產，結構合理，生產工藝先進，試驗手段嚴格。因此，它具有優良的電源可靠性、低價格、低安裝環境要求、施工方便、裝環境要求低、施工方便、品種規格多、選擇靈活、抗震、氣密性、防水、耐火、免維護功能。《預制分支電力電纜安裝》00D162圖集明確了預制分支電纜的應用范圍和安裝實踐。

筆者認為，在確定建筑物供電主干線采用哪種方式：

對電力負荷小，分支電路不多，供電主干線應盡量采用絕緣導線，若不能滿足要求，應采用普通電纜；

當供電主干線不能滿足要求且數量較多時，對于電力負荷較大、分支回路較多、供電主干線不能滿足要求；

供電主干線采用母線槽絕緣、溫升、噪聲等問題非常突出，綜合經濟效益非常差，采用預制分支電纜。
