現代高層建筑和大型車間需要巨大的電能，安全可靠的傳導設備需要面對這個巨大的負荷。母線系統將是一個理想的選擇。封閉母線系統是一種高效的電流傳輸配電裝置。

隨著現代工程設施和設備的出現，各行業的用電量迅速增加，特別是許多高層建筑和大型車間的出現。傳統電纜作為輸電線路，不能滿足大電流輸送系統的要求。多路電纜的并聯使用給現場安裝和施工連接帶來了諸多不便。封閉母線作為一種新型配電導線應運而生。與傳統電纜相比，它的優勢在大電流輸送中得到充分體現。同時，由于采用了新技術和新工藝，封閉母線兩端的接觸電阻和溫升大大降低，并在封閉母線中使用了高質量的絕緣材料，提高了封閉母線的安全性和可靠性，使整個系統更加完善。

一、封閉母線的分類。

根據絕緣方式，封閉母線可分為空氣絕緣封閉母線和密集絕緣封閉母線。

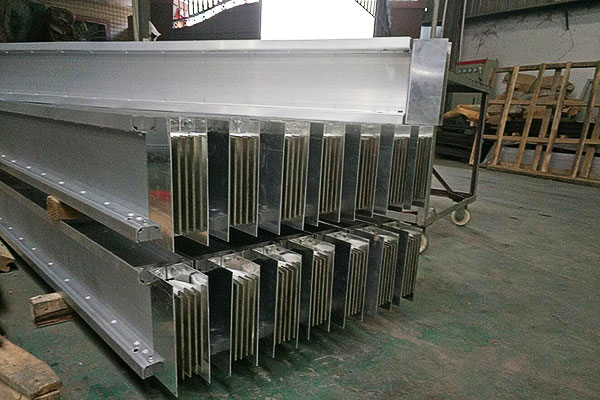

(FWC型空氣絕緣型封閉母線)

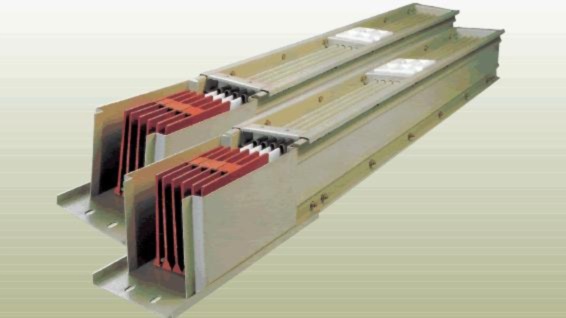

(CCX3型密集絕緣封閉母線)

高層電力系統布置示意圖采用封閉母線：

二、選擇封閉母線的設計角度：

封閉母線導電銅排的橫截面越大，功率損失越小，但線路投資維護管理和有色金屬消耗將相應增加。因此，在設計和選擇封閉母線時，應從經濟角度選擇合理規格的封閉母線，不僅要保證線路的功率損失最小，而且不會增加線路投資、維護管理和有色金屬消耗。低壓供配電線路的形式一般分為輻射型或樹干型。在高層建筑和大型公共設施的低壓供配電線路中，建議供電線路的設計主要是輻射型，配電線路主要是樹干型。通過這種方式設計的供配電線路可以減少投資和經濟使用。如果其導出點出現故障，則不會相互影響，并且電源是安全可靠的。封閉母線應敷設在強電氣豎井中，電氣豎井應靠近建筑物內電力負荷的中心位置，以盡量減少主干線的長度，節省施工投資。電氣豎井不得與電梯、管道共用，避免附近熱油排放管道。

在實際的配電設計中，我們可以利用經驗來選擇封閉母線的規格，一般來說，封閉母線允許載流量的值是計算負荷值的兩倍。例如，Pc=500KW，可以選擇1000A封閉母線。

*特別提醒:電纜根據橫截面表示，封閉母線根據額定工作電流表示(一般稱為400A封閉母線)。目前國內有些產品有240毫米的橫截面，有些只有180毫米。差異太大，所以有的是1.4元/安*米，2.0元/安*米，還有更高的，所以廠家要提供絕緣方式的說明，標注母線規格。封閉母線的常見選擇如下:

CFW系列高強封閉母線。

CFW系列高強度封閉封閉母線專門用于交流三相四線、三相五線系統、50-60Hz頻率、660V額定電壓、100~4000A額定工作電流的供配電系統傳輸電能；產品主要結構特點:適用于大跨度安裝。本系列封閉母線體積小，結構緊湊。外殼采用成型機滾壓成先進的波紋截面型材，大大提高了其承載能力。

封閉母線可在1m長度內設置2個插座，兩側設置可達4個，不影響其支撐強度。

安裝方便快捷：(1)由于其設計跨度大，安裝支撐少，接頭數量少，可大大提高安裝速度；

(2)采用對接式接頭，連接時只需將連接銅排插入接頭，再擰緊螺栓即可；

體積小，重量輕，安裝方便。

散熱性能好，適用于大電流輸送，過載能力強:(1)波紋蓋板在散熱時起到肋板的作用，增加了散熱面積，銅排與外殼之間沒有空氣隔層，熱阻小，導熱速度快，降低了銅排的溫升。

(2)接頭采用雙面搭接，使封閉母線接頭處銅排搭接面積翻倍，降低接觸電阻和接頭溫升。

標準化程度高：各電流等級的封閉母線均采用統一蓋板，標準化程度高，交換能力強，變?nèi)萁涌诜奖恪?/p>

耐火性能：封閉母線可制成防火型，按GB9978耐火曲線試驗，耐火極限大于30min。

廣泛的適應性：封閉母線更新穎的是鋁鎂合金輥成型外殼，同時保證其負荷能力，進一步減輕重量，提高散熱性能，使封閉母線更耐腐蝕，可廣泛應用于各種環境惡劣的地方。

2.FMC系列封閉母線。

FMC系列封閉母線適用于交流三相四線、三相五線系統、50-60Hz頻率、660V額定工作電壓、250~5000A額定工作電流的供配電系統，用于低壓配電[屏幕與大中型負荷連接，主要用于現代車間、車間、高層建筑。

產品的主要特點：

1)適用于大跨度安裝。

該系列封閉母線外殼采用軋制成型，體積小，外觀美觀，大大提高了荷載能力，保證了跨度6m母線中心的荷載為60kg，撓度不超過10mm。

2)安裝非常方便。

單螺栓夾緊端子采用自動補償連接，可調性強，使封閉母線在安裝過程中非常方便靈活，大大節省了安裝時間。

3)極其安全可靠。

(1)采用分離式空氣絕緣型，其相間的安全凈距和爬電距離遠大于標準要求。

內部絕緣采用高強度工程塑料，提高了封閉母線的抗動性、熱穩定性。

(3)接頭采用特殊結構，可防止安裝時誤操作。

(4)插座處設置安全保護擋板。只有當保護擋板打開時，才能插入接線盒。平時不使用插座時，可關閉保護擋板并用鉛鎖緊，以防止灰塵或異物進入插座。同時，防止電表進線端連接電源，提高封閉母線的防護性能，防止誤操作，大大提高母線的安全性能。

由于地線總是先連接，然后斷開，所以不需要切斷電源。

4)布線靈活。

封閉母線插座采用模塊化設計，整個系統預留了大量插座。確保負載能夠以最短路徑連接到封閉母線單元。無需更換母線系統，以增加車間設備、移動和車間改造。

5)互換性強。

該系列封閉母線設計有12個電流等級，只有三個電流等級，這樣當系統根據相鄰電流等級改變?nèi)萘繒r(shí)，不需要更換外殼。

3.CMC系列密集絕緣封閉母線。

CMC系列密集絕緣封閉母線適用于交流三相四線制、三相五線制、50-60Hz頻率、660V額定工作電壓、250-5000A額定工作電流的供配電系統。特別適用于車間和老企業的改造。

產品主要特點：1)散熱能力強。

該系列封閉母線與外殼緊密相連，能承受較大的電應力和熱應力。并能迅速排出導電排產生的熱量，負載流量大。

接頭采用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭的接觸面積，大大降低了接頭的溫升。

2)新一代環保產品。

該系列封閉式母線導電排纏繞阻燃交聯聚乙烯熱收縮套管，絕緣性能強，遇火無有毒氣體散發。

3)布線靈活。

該系列封閉式母線插座接口設置靈活方便，可設置大量插座，通用性強，在調整電氣設備位置時，不需要改變供電系統。

三、封閉母線存在的問題及其改進方法：

封閉式母線是目前廣泛應用于工業、建筑等行業的電氣產品，其輸送電流相對較大。因此，只要供配電系統中的電阻變化較小，就會產生較大的熱量。如何降低封閉式母線的電阻值將是產品安裝過程中的關鍵問題。在正常情況下，封閉式母線的導電銅排本身的電阻非常小。例如，1000A的密集絕緣母線為34.5×10-6Ω/m，1000A的空氣絕緣母線為44×10-6Ω/m。然而，不應忽視各單元之間的連接。通常，封閉式母線通電后容易在這里加熱，氧化周圍的銅排。因此，如何降低母線連接處的接觸電阻，對保證母線的供配電安全非常重要。

1.在安裝過程中，空氣絕緣母線主要通過插入接口連接。插入接口處的導電銅排是單面插入，接頭表面不是很緊。作者建議將插入接口處的導電銅排改為雙面插入，可增加插入接口處導電銅排的接觸面積，降低接觸電阻，避免過熱。氧化導電銅排的現象。

2.密集絕緣母線之間的接頭連接，部分用銅螺栓在導電銅排上鉆孔。這將減少導電銅排的橫截面，導致鉆孔周圍的熱氧化導電銅排。作者建議母線接頭采用銅壓板連接，銅壓板應比導電銅排橫截面寬，銅壓板兩側用扭銅螺栓擰緊，直至扭銅螺栓的保險頸斷裂，確保銅壓板與導電銅排的接觸面緊密平衡，滿足技術要求。

3.母線單元之間的連接是否可靠，直接關系到整個供配電系統的安全運行。母線單元的連接質量取決于安裝人員的身體素質等內部原因，如內部原因和外部原因。使用不同的安裝工具等外部原因?qū)е履妇€之間的連接不緊密，導致接觸電阻增加，導電銅排熱氧化，造成事故隱患。因此，筆者建議使用扭距銅螺栓和扭距扳手，為封閉母線內部連接的驗收提供科學依據。

4.在安裝插的安裝中，我們知道插入箱是通過夾在母線插入接口處的導電銅排來實現的。隨著維護次數的增加，銅接頭與導電銅排之間的夾緊力逐漸降低，接觸不良導致接觸電阻增加，導致周圍發熱。作者建議在插入箱的插入位置設置輔助機械裝置——彈簧。彈簧的彈性可由調節螺母控制，以確保銅接頭與導電銅排之間的夾緊始終水平。

5.目前，不同地區廠家之間沒有統一的封閉母線技術指標行業標準。 電氣協會立統一的技術標準，使產品標準化。
